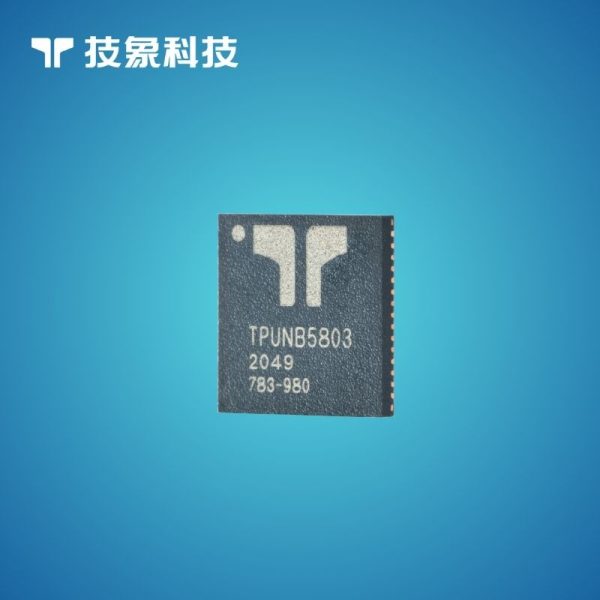

象芯1号 TP5803

一款高性能、超低功耗、低成本的物联网射频基带处理芯片。支持(G)FSK、(G)MSK调制、TBCC编译码及DSSS扩频,多级传输码率配置适应不同链路状态。芯片支持超低功耗休眠、唤醒操作,具有低功耗、超远距离传输的能力和丰富的外设接口,以适应不同功耗及覆盖距离的物联网应用需求。

分类: 标签:
工作频率

127MHz ~ 1020MHz

调解方式

(G)FSK,(G)MSK +扩频

波特率

≤ 153kbps

FIFO深度

64 Bytes

发射功率

20dBm(可配置)

接收灵敏度

-120dBm

工作电流( 典型值 )

发射电流 85.5mA@3.3V 470 MHz 20dBm

接收电流 16.5mA@3.3V 470 MHz

休眠电流 2.2uA@3.3V RTC 开启

工作电压

2.6V ~ 3.6V

典型应用 3.3V

工作温度

-40℃ ~ 85℃

协议控制

支持增强的协议控制以提高无线覆盖能力

外设

支持标准的UART、I2C和SPI接口

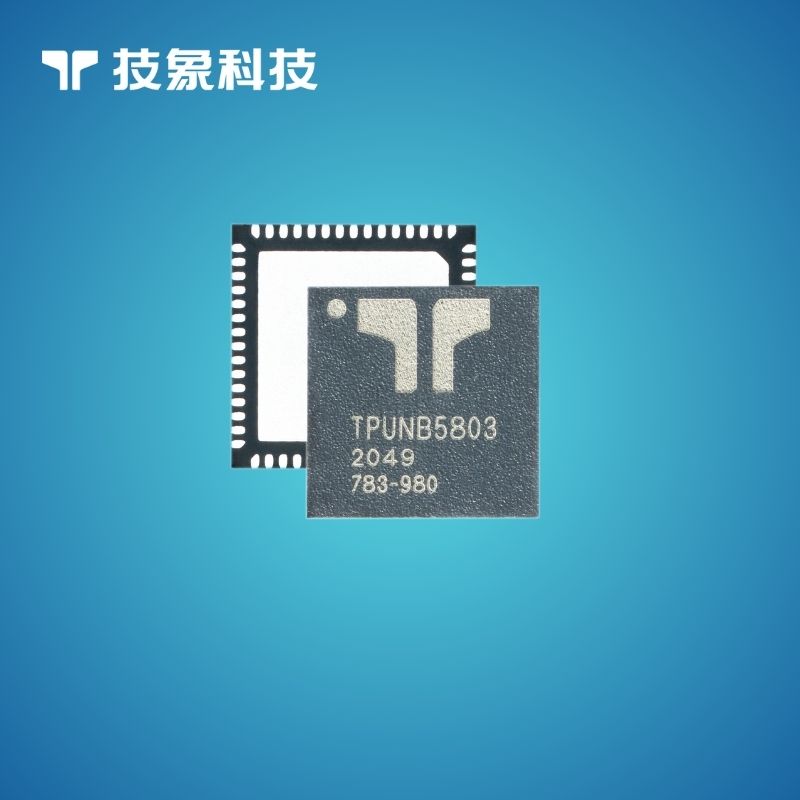

封装

QFN60 7mm x 7mm
