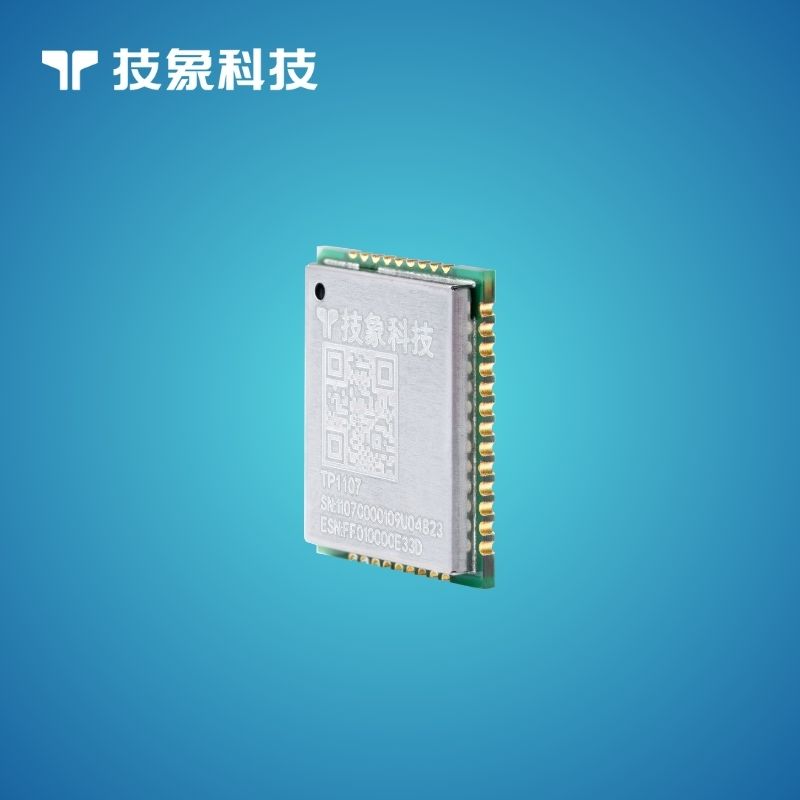

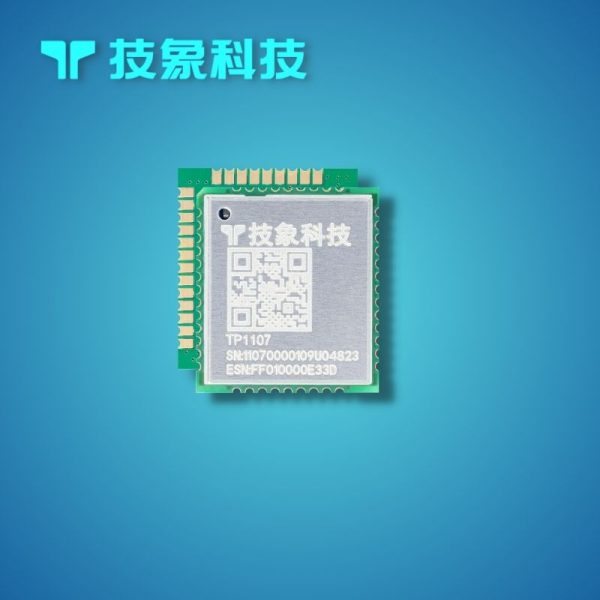

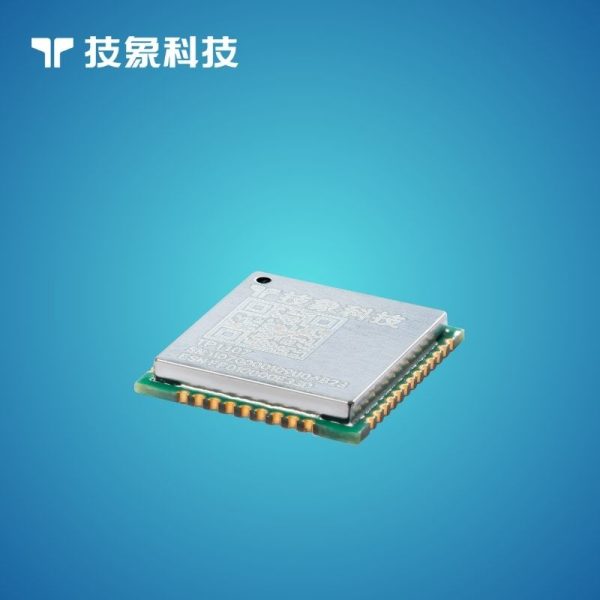

通信模组 TP1107

内置TP5803通信芯片及TPUNB无线窄带通信协议,标准接口封装,可嵌入到众多感知终端中,实现采集数据的超低功耗远距离传输;可灵活切换TYPE-A(极低功耗)、TYPE-C(低功耗)、TYPE-D(电源模式)三种功耗模式,同时具备高性能、易扩展、高性价比等特点

分类: 标签:
工作频率

470MHz ~ 510MHz

发射功率

-30dBm ~ 20dBm(可配置)

接收灵敏度

-111dBm

调制方式

FSK

工作带宽

≤ 200kHz / 单载波

符号速率

支持 2.4kbps(上行)/19.2kbps(下行)
或76.8kbps(上行)/76.8kbps(下行)

天线接口

LCC 焊盘

工作温度

-40℃ ~ 85℃

存储温度

-40℃ ~ 90℃

尺寸

17.7mm × 15.8mm × 2.2mm

管脚数

44

封装接口

LCC SMT 表贴

应用接口

1.AT 串口:TTL 电平,波特率 9600bps
2. 调试串口:TTL 电平,波特率 115200bps
3. RI 信号
4. Wake 信号
5. RST_OUT 信号
6. LED 指示网络状态
7. SWD 烧录调试

工作电流 ( 典型值 )

发射电流 85.5mA@3.3V 470 MHz 20dBm
接收电流 16.5mA@3.3V 470 MHz
休眠电流 2.2uA@3.3V RTC 开启

工作电压

2.6V ~ 3.6V
典型应用 3.3V
